千眼狼，诚邀全国学者，共享风水洞实验平台

来源：网络 时间：2023-11-23 10:00:08阅读量：6484   会员投稿

“实践出真知”，为促进自研“千眼狼PIV产品”迭代进步，助力流体力学、空气动力学等可视化实验开展，产出遥遥领先的科研成果，中科视界定制研究级风、水洞实验装置，建成200㎡PIV流体测量分析实验室并投入使用。

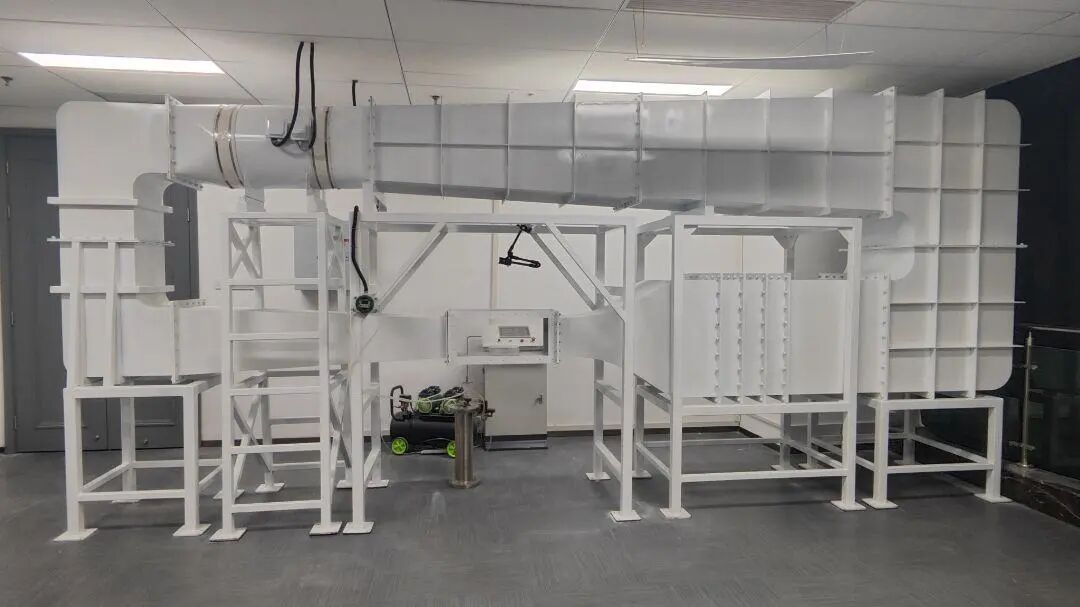

风洞实验平台

风洞属直流吸式风洞，实验段尺寸0.25m×0.25m×0.7m，设计风速范围4~50m/s，湍流度≤0.7%，具体应用于建筑物载荷及流场特性研究，风力机气动特性研究，大气边界层特性研究。

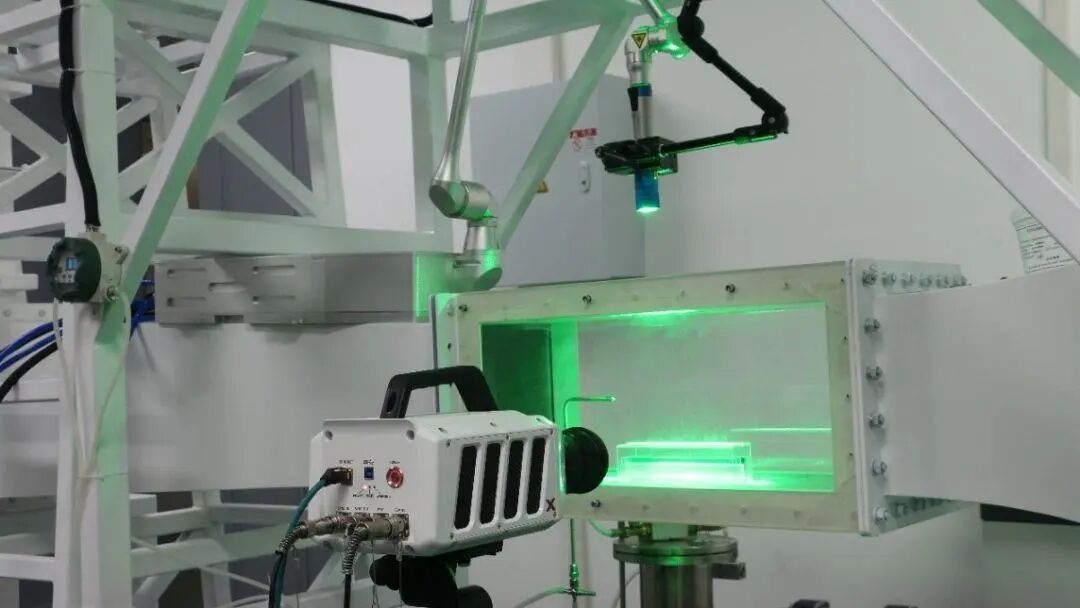

水洞实验平台

水洞则采用立式动力循环设计，实验段尺寸1.2m×0.3m×0.3m,设计流速范围0.1m/s~5m/s, 具备变频调速功能，应用于水动力学中的可视化实验，研究低雷诺数下水的空化、水的弹性、湍流尾流、流体机械等水流体力学现象。

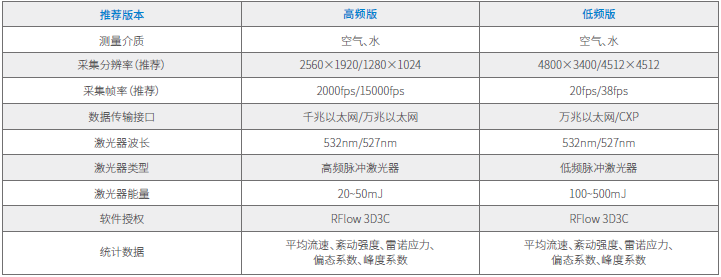

典型配置 3D3C-PIV

3D3C-PIV系统由4台PIV高速摄像机或超清双帧相机、激光器、导光臂、同步控制器、RFlow粒子图像测速软件组成，可瞬时测量三维体中各点的三个速度分量。

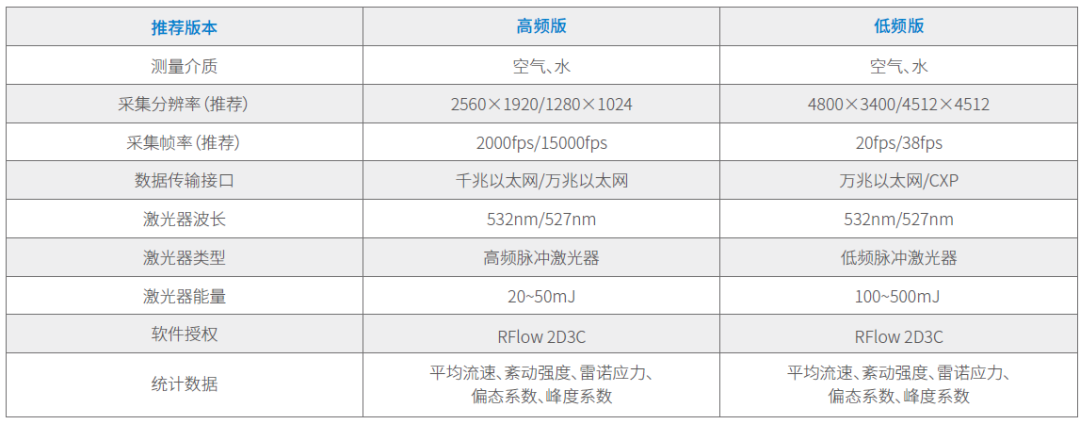

典型配置2D3C-PIV

2D3C-PIV系统由2台PIV高速摄像机或超清双帧相机、激光器、导光臂、同步控制器、RFlow粒子图像测速软件组成，支持计算垂直于测量平面的速度分量Z或测量平面外的速度分量。

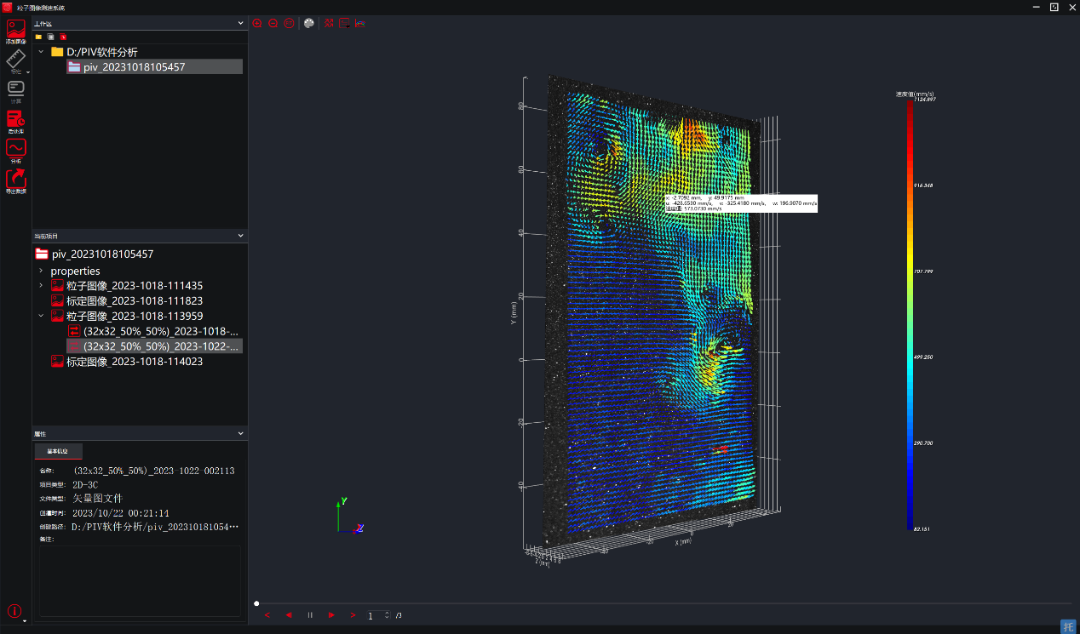

RFlow粒子图像测速软件
自研RFlow粒子图像测速软件融入先进的图像处理算法和粒子图像判断技术，针对采集的矢量序列图进行可视化分析，包括瞬态分析、涡结构、统计数据。瞬态分析包括瞬时流场、伽利略分解流场、雷诺分解流场、瞬时速度场；涡结构包括涡量云图、涡旋转强度、Q准则变量云图；统计数据支持分析平均流速、紊动强度、雷诺应力、偏态系数、峰度系数等统计数据。
